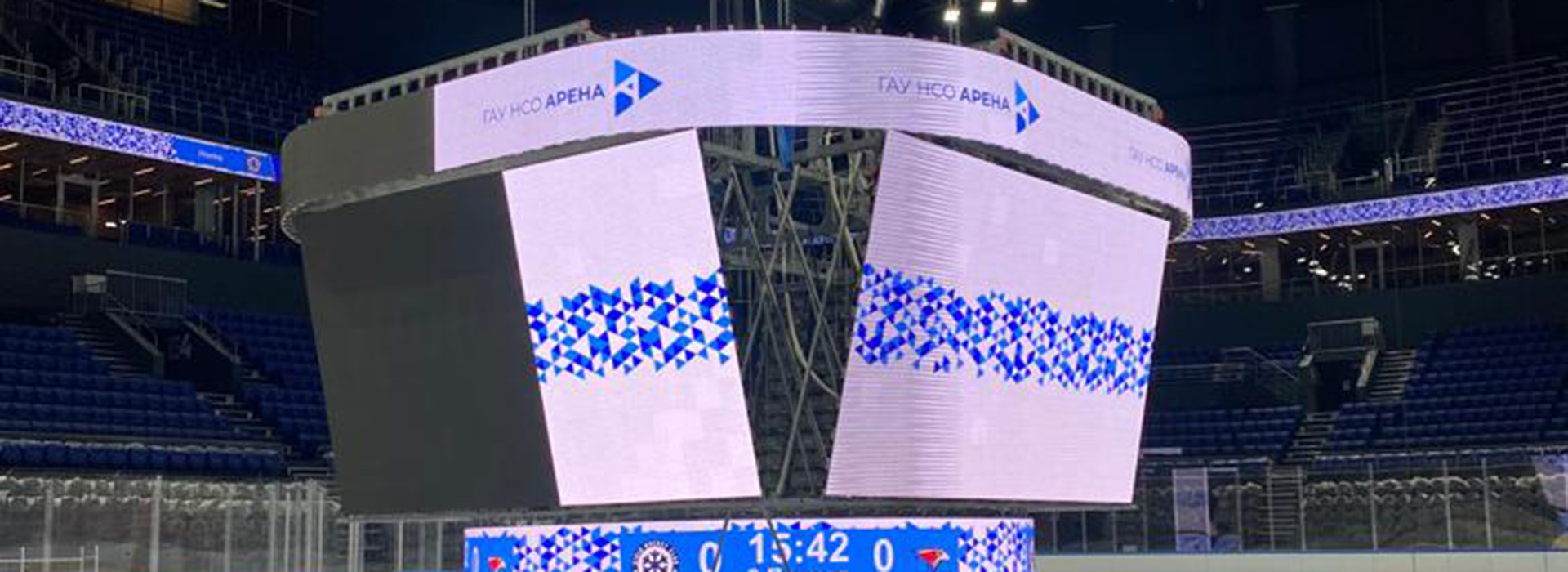

Медиакуб для ледовой арены в Новосибирске
«Сибирь-Арена» строилась по современным стандартам КХЛ. В рамках этого проекта наши инженеры сконструировали подсистему медиакуба над ледовой ареной
ЗАДАЧА
- Спроектировать: несущие конструкции медиакуба и предложить решение для реализации.
ДАНО
-
Сложная конструкция: 4 плоскости наклонных экранов с верхним и нижним кольцами.
-
Требование: максимальная нагрузка на строительные конструкции не должна превышать 8 тонн в то время, как по расчетам подрядчика сам металлический сварной каркас весит 8 тонн без учета навесного оборудования.
-
Предусмотреть возможность регулировки узлов в широком диапазоне для нивелирования возможных ошибок при монтаже.
РЕШЕНИЕ

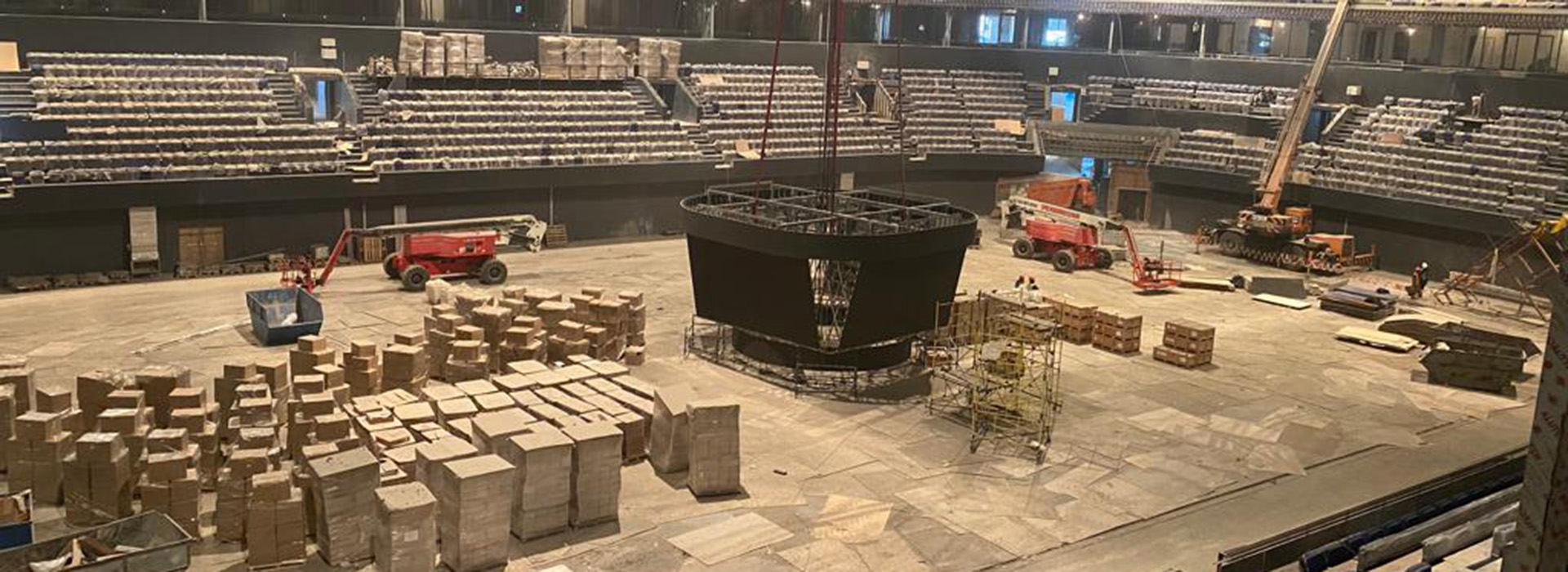

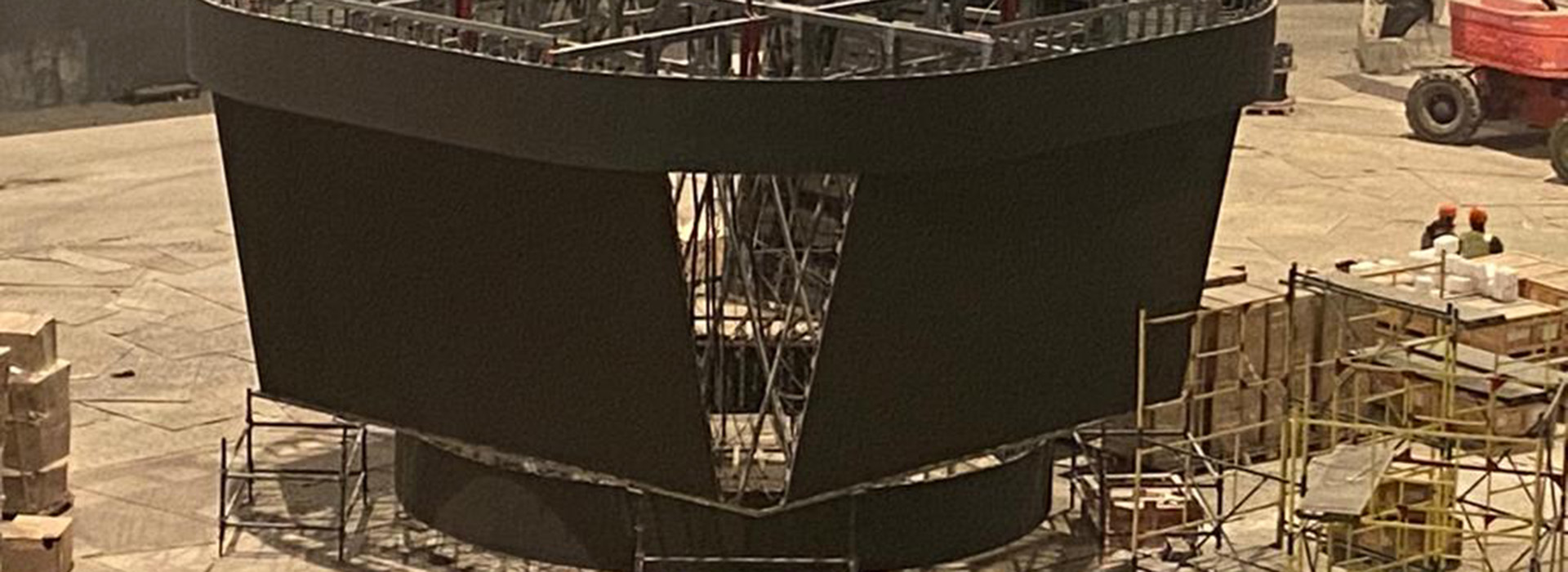

- Сложная с виду конструкция медиакуба была разбита на простые и понятные однотипные элементы: 4 несущие фермы, v-образные боковые части, нижнее и верхнее кольца.
- Мы предложили: использовать модульные монтажные системы, с которыми вес медиакуба составлял около 4 тонн, что в 2 раза меньше сварной конструкции, которую планировал использовать подрядчик изначально. Преимущество использования монтажных систем еще и в том, что элементы легко собираются и при необходимости можно изменять геометрию очень быстро и без сложных приспособлений.
- В несущих фермах использовали нестандартную безраскосную решетку: это связано с тем, что соединители, которые позволяют обеспечить соединение под непрямым углом, за счет своей конструкции имеют значительные люфты, в отличие от соединителей, которые соединяют элементы под прямым углом. Наше решение помогло значительно повысить жесткость фермы.

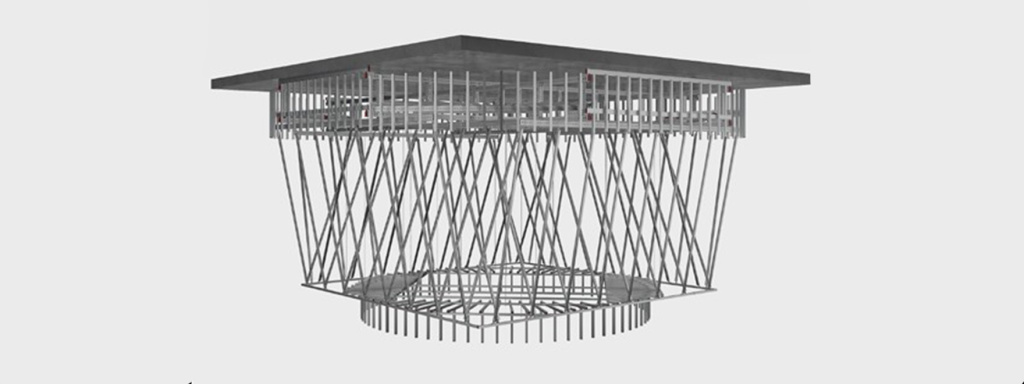

- Построили объемную 3d-модель: что позволило автоматически отслеживать возможные коллизии на этапе проектирования и при необходимости изменять спецификацию элементов.
